Máy tính nhúng công nghiệp
PC-GS6177A
PC-GS6177A là máy tính nhúng công nghiệp không quạt dùng chipset Intel® H310 cho bộ xử lý LGA1151 thế hệ 8/9, hỗ trợ tối đa 64 GB DDR4, hai cổng Gigabit Ethernet và nguồn vào 9–36 VDC.
Hình ảnh sản phẩm
Thông số kỹ thuật chi tiết
Thông số hệ thống
Bộ xử lýIntel® Core™ i7/i5/i3, Pentium® hoặc Celeron® LGA1151 thế hệ 8/9; tối đa 8 nhân/16 luồngChipsetIntel® H310
Bộ nhớ2 × SO-DIMM 260 chân, kênh đôi DDR4-2666/2400; tối đa 64 GBĐồ họaIntel® UHD Graphics, hỗ trợ DirectX 11.1 và OpenCL 2.1; hoặc card đồ họa PCIe x16 loại nửa chiều dài tùy chọn trên phiên bản E1; cần xác nhận mức OpenGL/API theo ứng dụng

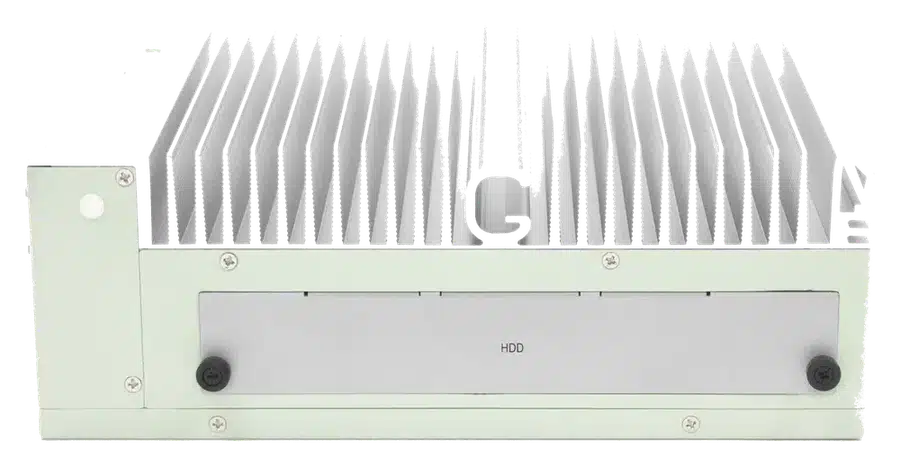

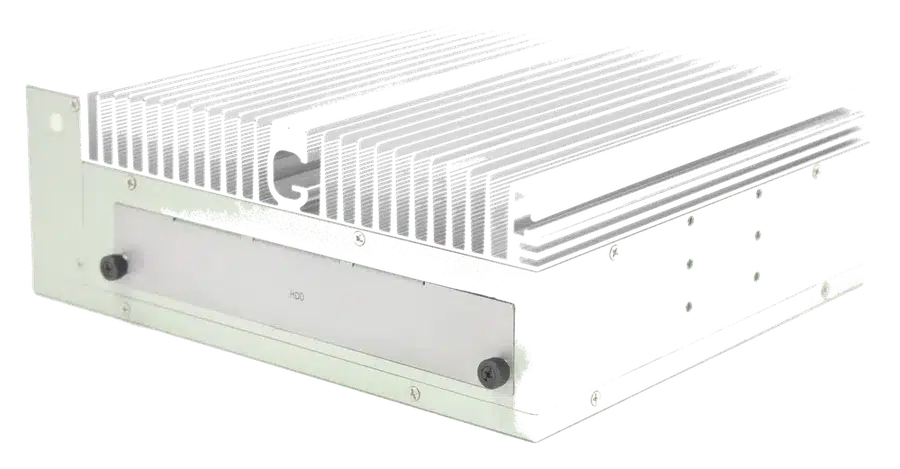

WatchdogLập trình 1–255 giây, dùng cho ngắt hoặc khởi động lại hệ thốngLưu trữ SATA2 × khay SATA 3.0 2,5 inch tháo lắp nhanh; tùy chọn, mặc định không kèm ổ đĩa
mSATA và SIM1 × mSATA full-size kèm khe SIM; hỗ trợ 4G và chức năng không dây theo mô-đun tùy chọn
Hệ điều hành
Hệ điều hành theo tài liệuWindows 10 Enterprise/IoT Enterprise; Ubuntu; SUSE; Red Hat Enterprise 1,2 (kernel 4.14); Wind River VxWorks 7Lưu ý phiên bảnChuỗi “1,2” được giữ nguyên theo tài liệu nguồn; cần xác nhận phiên bản Red Hat khi đặt hàng

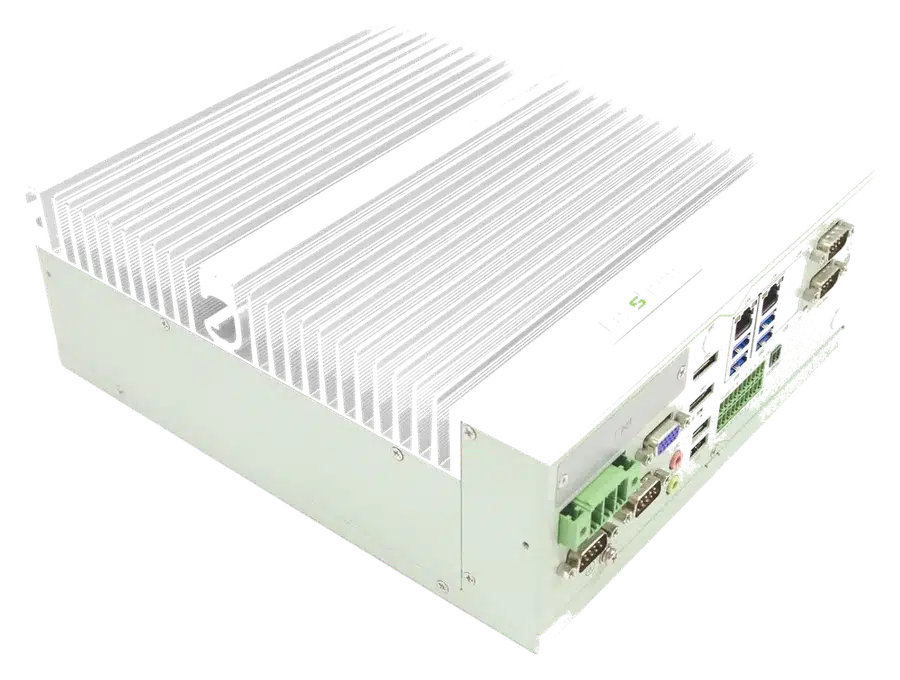

Giao tiếp I/O
USB4 × USB 3.1 Type-A + 2 × USB 2.0 Type-A bên ngoài + 1 × USB 2.0 bên trongMạng có dây2 × Gigabit Ethernet: Intel® I210AT PCIe + Intel® I219LM
Cổng nối tiếp2 × RS232/422/485 + 2 × RS232, đầu nối DB9 đực; cần xác nhận chế độ điện theo cấu hìnhDIO cách ly2 × đầu nối Phoenix 10 chân; 8 ngõ vào cách ly 2,5 kV (H: 5–24 V, L: 0–1,5 V) + 8 ngõ ra cách ly 2,5 kV, 200 mA
Hiển thịDP 4096×2304@60 Hz + HDMI 4096×2160@24 Hz + VGA 1900×1200@60 Hz; 2 màn hình độc lập + 1 màn hình sao chépÂm thanh1 × audio-out + 1 × đầu vào micro, hai jack 3,5 mm
M.2 E-key1 × M.2 E-key 2230; hỗ trợ mô-đun Wi-Fi Gigabit tùy chọnI-portTùy chọn USB 2.0 / DIO 16 bit / cổng nối tiếp
Công tắc1 × Power SW + 1 × Remote SW + 1 × AT/ATX SW + 1 × Clear CMOS SWĐèn chỉ thị1 × nguồn + 1 × ổ đĩa + 3 × trạng thái CPU: đỏ cảnh báo, vàng nhiệt độ cao, xanh hoạt động bình thường
Nguồn điện
Nguồn vào9–36 VDC qua đầu nối 3 chân bước 7,62 mm; bảo vệ quá áp, quá dòng và đấu ngược cựcCông suất theo cấu hình thử60,48 W chỉ với CPU i7-8700T, RAM DDR4 16 GB và SSD 128 GB
Điều kiện môi trường
Chống rung5 grms, 5–500 Hz, ngẫu nhiên, đang hoạt động với SSD; 1 grms với HDDChống sốcĐỉnh 50 g trong 11 ms với SSD; đỉnh 20 g trong 11 ms với HDD
Nhiệt độ hoạt động-25 °C đến 60 °C với SSD dải nhiệt rộng và luồng không khí; -10 °C đến 55 °C với SSD nhiệt độ thường và luồng không khíNhiệt độ lưu trữ-40 °C đến 85 °C
Độ ẩm hoạt động10–90% RH ở 40 °C, không ngưng tụĐộ tin cậyMTBF ≥ 50.000 giờ; MTTR ≤ 0,5 giờ
Đặc tính cơ khí
Kích thước262×230×143,09 mm với hai khoang mở rộng; 262×230×97,49 mm khi không có khoang mở rộng; không gồm thanh treo tườngTrọng lượng7,5 kg, chỉ áp dụng cho cấu hình hai khoang mở rộng
Vật liệuVỏ tản nhiệt bằng nhôm định hình và khung SGCCMàu sắcTrắng bạc và xanh lá
Tùy chọn, đặt hàng và phạm vi hình ảnh
Phiên bản P0Không có khoang mở rộngPhiên bản E11 × PCIe x16
CPU tùy chọnI7-9700T, I5-9500T, I3-9100T, I7-8700T, I5-8500T, I3-8100T, G5500, G5400, G4950, G4930Tùy chọn cần xác nhậnKhay SATA, I-port, mSATA/4G, Wi-Fi, cấp nhiệt độ của SSD, nhu cầu hiển thị và mức OpenGL/API không được mặc định là cấu hình tiêu chuẩn

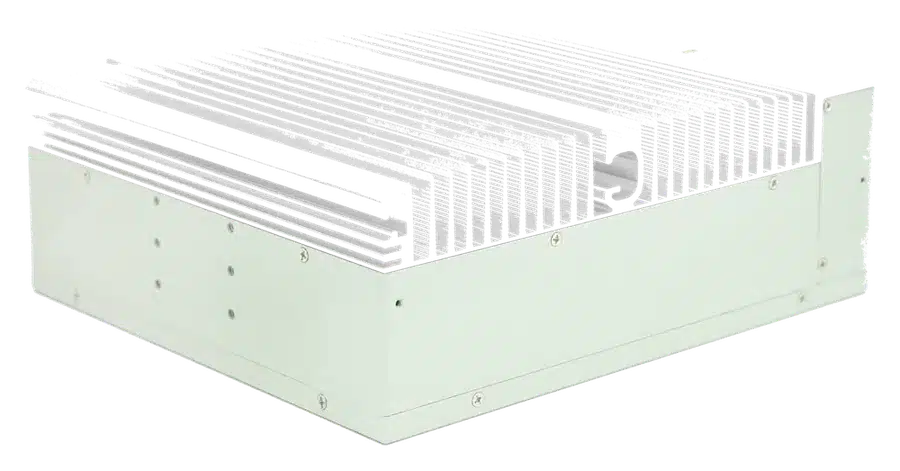

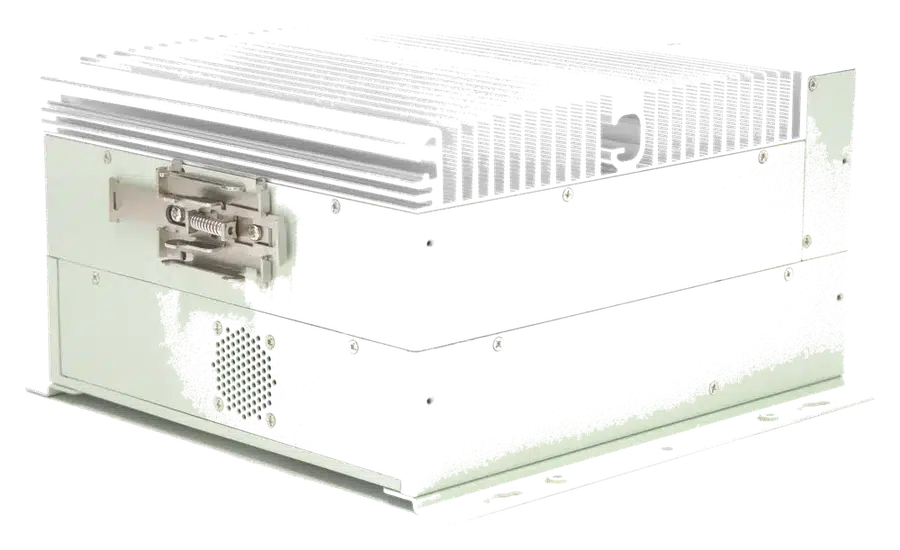

Phạm vi hình ảnhHình chính minh họa vỏ không có khoang mở rộng; thư viện ảnh gồm cả vỏ không có khoang mở rộng và vỏ có hai khoang mở rộng. Hình ảnh không xác định cấu hình P0/E1 hoặc phụ kiện tiêu chuẩn; cấu hình giao hàng phải theo đơn hàng đã xác nhận
Bạn cần xác nhận cấu hình?
Khi yêu cầu báo giá, vui lòng xác nhận CPU, phiên bản P0/E1, khay SATA, I-port, mSATA/4G, Wi-Fi, cấp nhiệt độ của SSD, nhu cầu hiển thị và mức OpenGL/API cần dùng để kỹ sư kiểm tra cấu hình đặt hàng.
