Máy tính nhúng công nghiệp
PC-GS6177B
PC-GS6177B là máy tính nhúng công nghiệp dùng chipset Intel® Q370 cho bộ xử lý LGA1151 thế hệ 8/9, RAM DDR4 tối đa 128 GB, ba cổng Gigabit Ethernet và nhiều khe mở rộng PCIe/PCI cho GPU hoặc bộ tăng tốc AI tùy chọn.
Hình ảnh sản phẩm
Thông số kỹ thuật chi tiết
Thông số hệ thống
Bộ xử lýIntel® Core™ i7/i5/i3, Pentium® hoặc Celeron® LGA1151 thế hệ 8/9; tối đa 8 nhân/16 luồngChipsetIntel® Q370
Bộ nhớBảng thông số ghi 4 × SO-DIMM 260 chân, kênh đôi DDR4-2666/2400, tối đa 128 GB; dòng đặt hàng PC-GS6177BP2E2 ghi 2 × SO-DIMM, cần xác nhận số khe thực tếĐồ họaIntel® UHD Graphics, hỗ trợ DirectX 11.1 và OpenCL 2.1; tài liệu nguồn ghi OpenGL 5.0 nhưng phiên bản này cần xác nhận theo CPU và trình điều khiển; GPU hoặc bộ tăng tốc AI qua PCIe là tùy chọn, cần xác nhận công suất theo ứng dụng
WatchdogLập trình 1–255 giây, dùng cho ngắt hoặc khởi động lại hệ thốngLưu trữ SATABảng thông số ghi 2 × khay SATA 3.0 2,5 inch tháo lắp nhanh, RAID 0/1 tùy chọn và mặc định không kèm ổ; phần đặc điểm ghi 4 × SATA 3.0, cần xác nhận tổng số kết nối SATA
M.2 và mSATA1 × M.2 2280 M-key PCIe x4 hỗ trợ NVMe; tùy chọn 1 × mSATA full-size
Hệ điều hành
Hệ điều hành theo tài liệuWindows 10 Enterprise/IoT Enterprise; Ubuntu; SUSE; Red Hat Enterprise 1,2 (kernel 4.14); Wind River VxWorks 7Lưu ý phiên bảnChuỗi “1,2” được giữ nguyên theo tài liệu nguồn; cần xác nhận phiên bản Red Hat khi đặt hàng
Giao tiếp I/O
USBBảng I/O ghi 6 × USB 3.1 Type-A + 2 × USB 2.0 Type-A; dòng đặt hàng ghi 4 × USB 3.1 + 3 × USB 2.0, cần xác nhận theo cấu hìnhMạng có dây3 × Gigabit Ethernet: 2 × Intel® I210AT PCIe + 1 × Intel® I219LM hỗ trợ iVPro
Cổng nối tiếpBảng I/O ghi 2 × RS232/422/485 + 2 × RS232, DB9 đực; dòng đặt hàng ghi 10 × COM, cần xác nhận số cổng và chế độ điện theo cấu hìnhDIO cách ly2 × đầu nối Phoenix 10 chân; 8 ngõ vào cách ly 2,5 kV (H: 5–24 V, L: 0–1,5 V) + 8 ngõ ra cách ly 2,5 kV, 200 mA
Hiển thị2 × DP + 1 × VGA, hỗ trợ 3 màn hình độc lập; DP tối đa 4096×2304@60 Hz, VGA tối đa 1920×1200@60 HzÂm thanh1 × audio-out + 1 × đầu vào micro, hai jack 3,5 mm
Khe mở rộng1 × PCIe x16 + 1 × PCIe x4 + 2 × PCI; tùy chọn thay bằng 2 × PCIe x8 và 2 × PCIe x4 dùng đầu nối x16Mô-đun mở rộngM.2 B-key 3052 kèm SIM tùy chọn 5G; M.2 E-key 2230 tùy chọn Wi-Fi/Bluetooth; Mini-PCIe kèm SIM tùy chọn 4G, card mạng, card nối tiếp hoặc chuyển sang mSATA; I-port tùy chọn USB 2.0, DIO 16 bit, Mini-PCIe hoặc M.2
Công tắc1 × Power SW + 1 × Remote SW + 1 × AT/ATX SW + 1 × Clear CMOS SWĐèn chỉ thị1 × nguồn + 1 × ổ đĩa + 3 × trạng thái CPU: đỏ cảnh báo, vàng nhiệt độ cao, xanh hoạt động bình thường
Nguồn điện
Nguồn vào9–36 VDC qua đầu nối 3 chân bước 7,62 mm; bảo vệ quá áp, quá dòng và đấu ngược cựcCông suất theo cấu hình thử48,5 W chỉ với CPU i7-9700T, RAM DDR4 16 GB và SSD 128 GB
Tùy chọn bộ chuyển đổi theo tài liệuTài liệu ghi ba tùy chọn: 19V/6.32V 120W, 24V/9.17V 220W và 24V/12.5V 300W; đơn vị thứ hai được ghi là “V” trong nguồn, có thể là lỗi đơn vị dòng điện và cần xác nhận, không tự diễn giải thành “A”Nguồn cho cấu hình mở rộngCấu hình có card dài dưới 300 mm và tổng công suất trên 300 W có thể dùng mô-đun AC/DC 1000 W tùy chọn; cần xác nhận bộ nguồn theo card thực tế
Điều kiện môi trường
Chống rung5 grms, 5–500 Hz, ngẫu nhiên, đang hoạt động với SSD; 1 grms với HDDChống sốcĐỉnh 50 g trong 11 ms với SSD; đỉnh 20 g trong 11 ms với HDD
Nhiệt độ hoạt động-25 °C đến 60 °C với luồng không khíNhiệt độ lưu trữ-40 °C đến 85 °C
Độ ẩm hoạt động10–90% RH ở 40 °C, không ngưng tụĐộ tin cậyMTBF ≥ 50.000 giờ; MTTR ≤ 0,5 giờ
Đặc tính cơ khí
Kích thước362,8×230×205,9 mmTrọng lượng8,8 kg
Vật liệuVỏ tản nhiệt bằng nhôm định hình và khung SGCCMàu sắcTrắng bạc và xanh lá
Tùy chọn, đặt hàng và phạm vi hình ảnh
Mã cấu hình trong tài liệuPC-GS6177BP2E2CPU tùy chọnI7-9700T, I5-9500T, I3-9100T, I7-8700T, I5-8500T, I3-8100T, G5500, G5400, G4950, G4930
GPU và bộ tăng tốc AITùy chọn tối đa 2 × GPU 350 W hoặc 2 × bộ tăng tốc AI 75 W, chiều dài card dưới 300 mm; CPU dùng tản nhiệt thụ động còn khoang card dùng luồng khí chủ độngBo đầu nối GPIO tùy chọn8 ngõ vào cách ly + 8 ngõ ra rơ-le công suất, nguồn 12 VDC và tín hiệu nguồn TTL 16 bit; không đồng nhất với thông số ngõ ra DIO tích hợp nếu chưa xác nhận

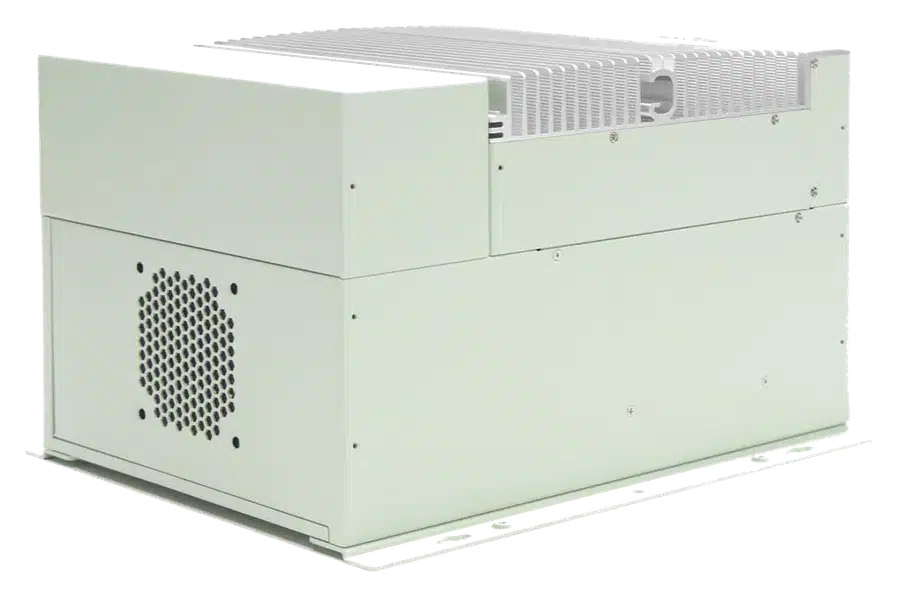

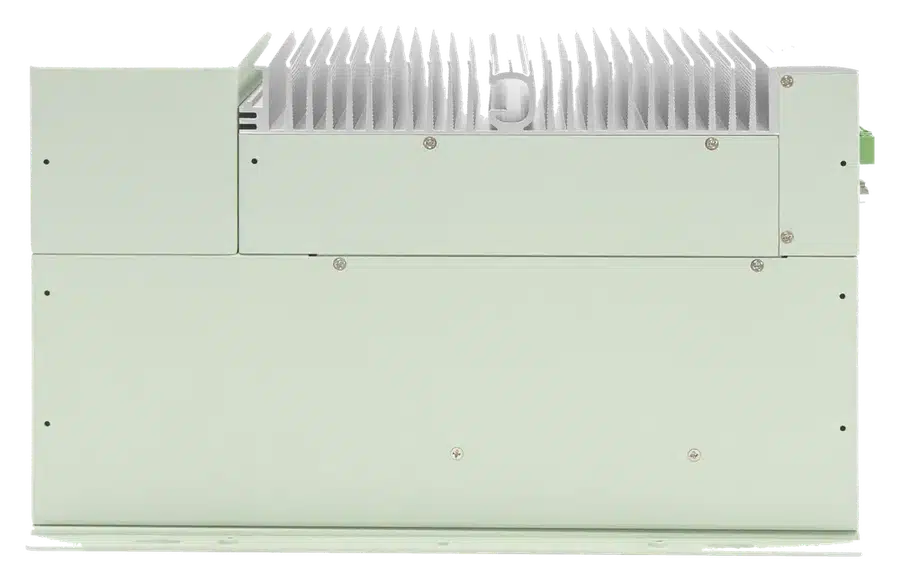

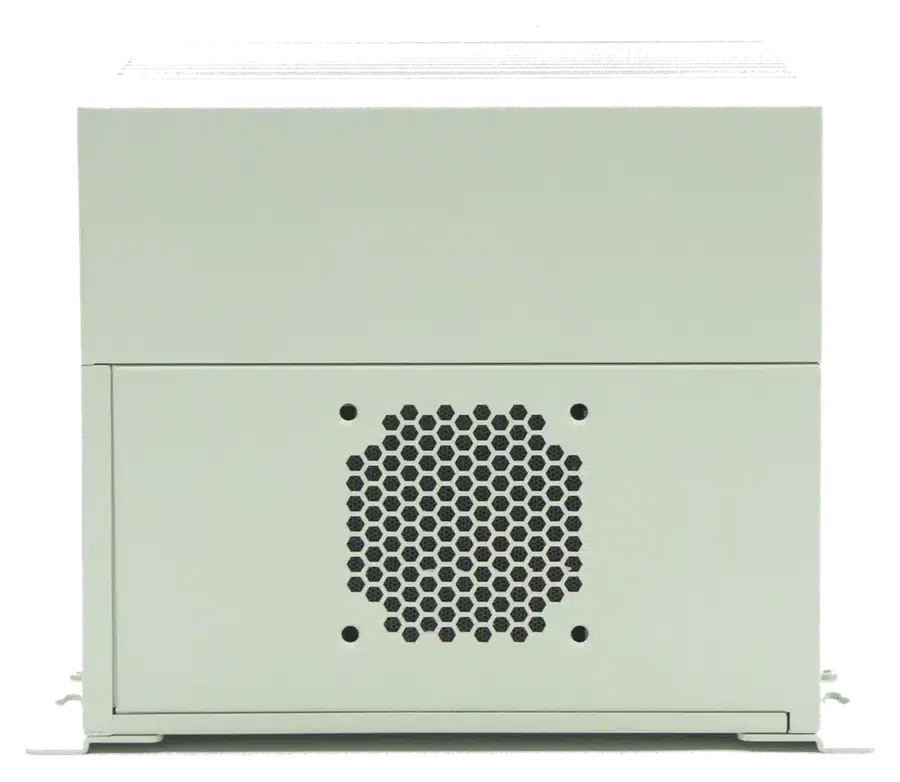

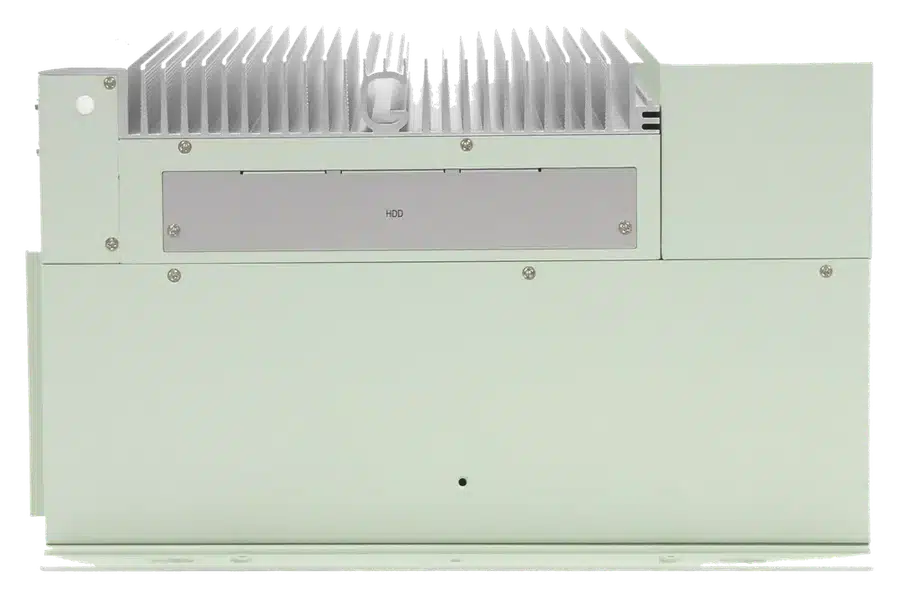

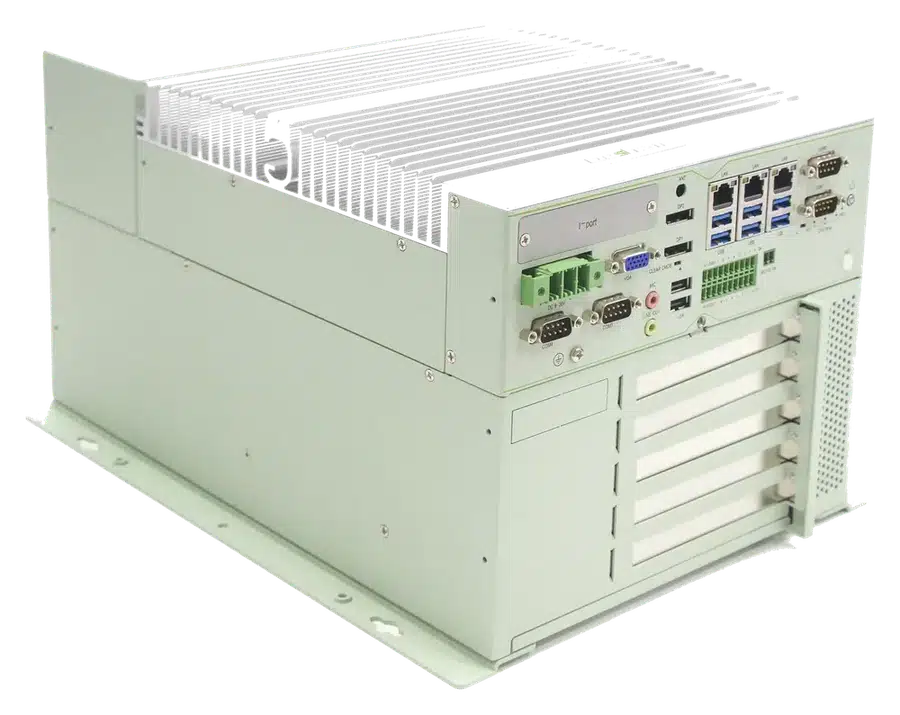

Mâu thuẫn cần xác nhậnSố khe SO-DIMM, tổng số kết nối SATA, số cổng USB và COM, cấu hình khe mở rộng, bộ nguồn và API đồ họa phải được đối chiếu theo đơn hàng; không mặc định mô-đun, ổ đĩa, GPU hoặc phụ kiện được kèm theoPhạm vi hình ảnhHình ảnh xác nhận kiểu vỏ, cụm I/O, khay ổ đĩa và khoang mở rộng; không xác định CPU, ổ đĩa, mô-đun không dây, GPU, bộ tăng tốc AI hay bộ nguồn được kèm theo
Bạn cần xác nhận cấu hình?
Khi yêu cầu báo giá, vui lòng xác nhận CPU, số khe RAM thực tế, cấu hình SATA, số cổng USB và COM, mô-đun 4G/5G hoặc Wi-Fi, card GPU/AI, công suất nguồn và API đồ họa cần dùng để kỹ sư đối chiếu cấu hình PC-GS6177BP2E2.
